Техническое планирование
Технические чертежи и рабочая документация
Кёнигштайн-им-Таунус · 66,53 м² · 2026
Профиль проекта
От идеи к точной основе для реализации проекта.
Тип проектаКвартира
Площадь66,53 м²

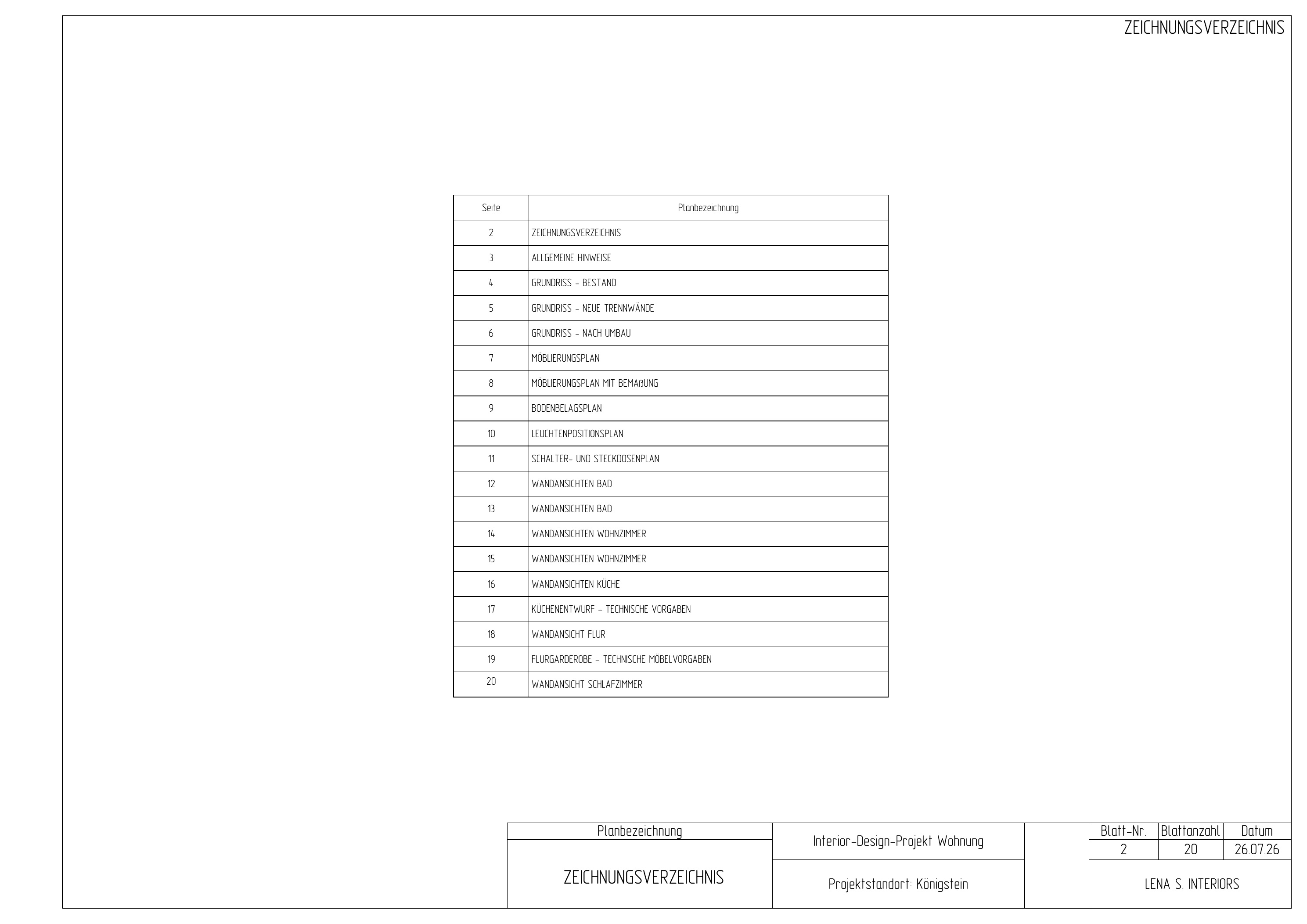

Документация20 листов
Для квартиры площадью 66,53 м² был разработан структурированный комплект технической документации из 20 согласованных листов.
Документация последовательно объединяет существующее состояние, перепланировку, расстановку мебели, отделку и выбранные позиции инженерного оборудования. Развёртки стен с размерами, а также чертежи кухни и мебели создают понятную основу для согласования с производителями и профильными подрядчиками.
Выбранный объём услуг

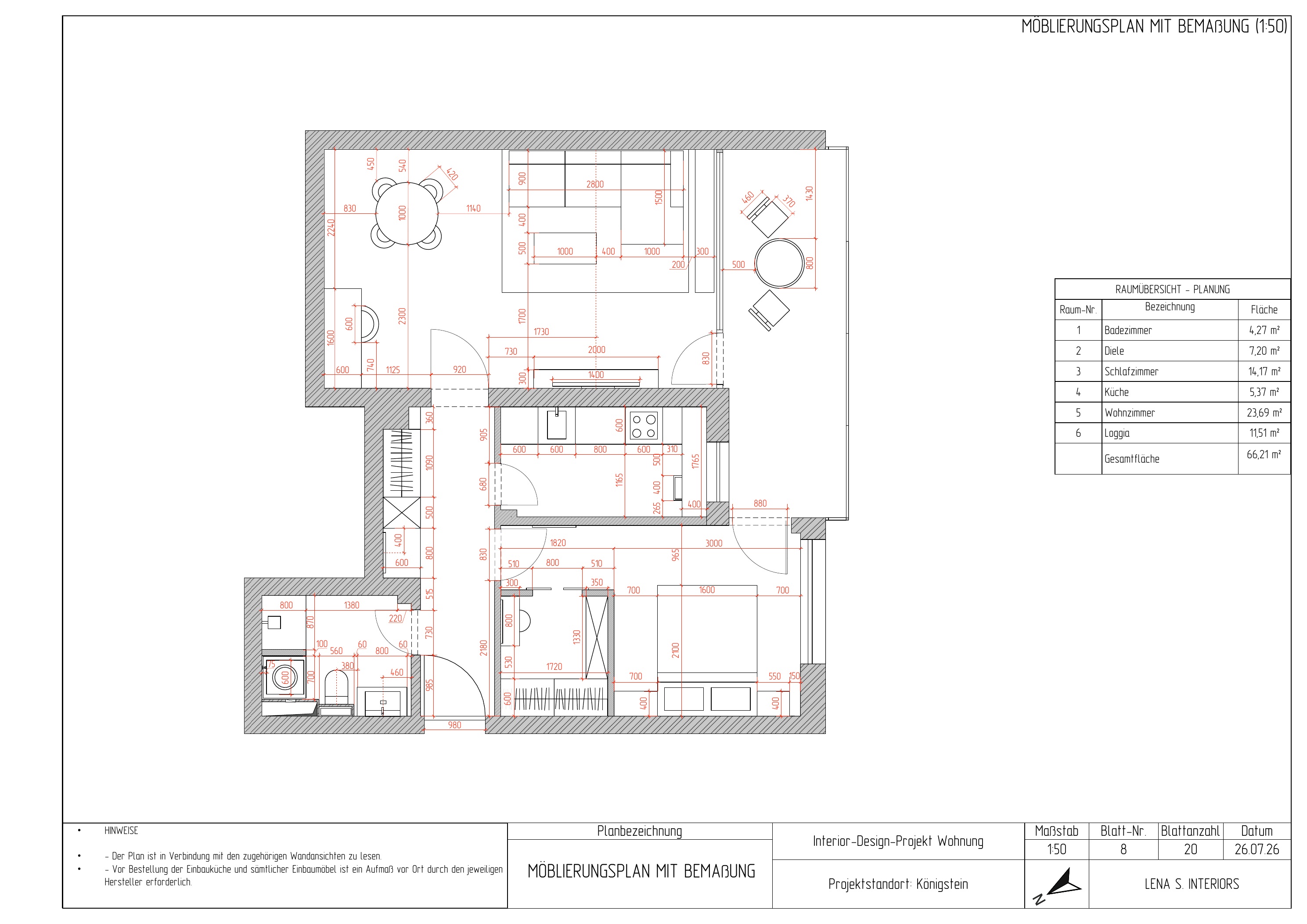

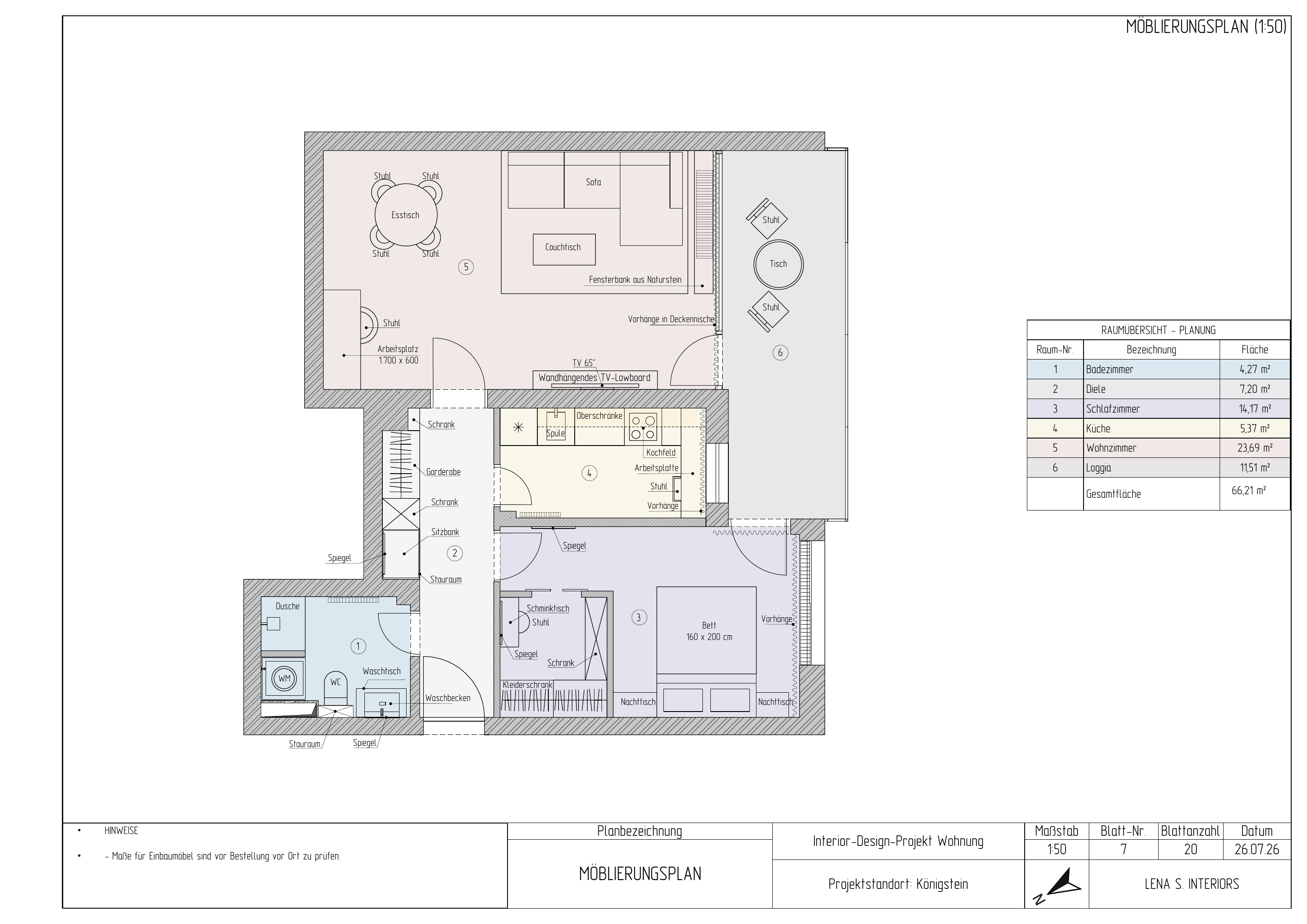

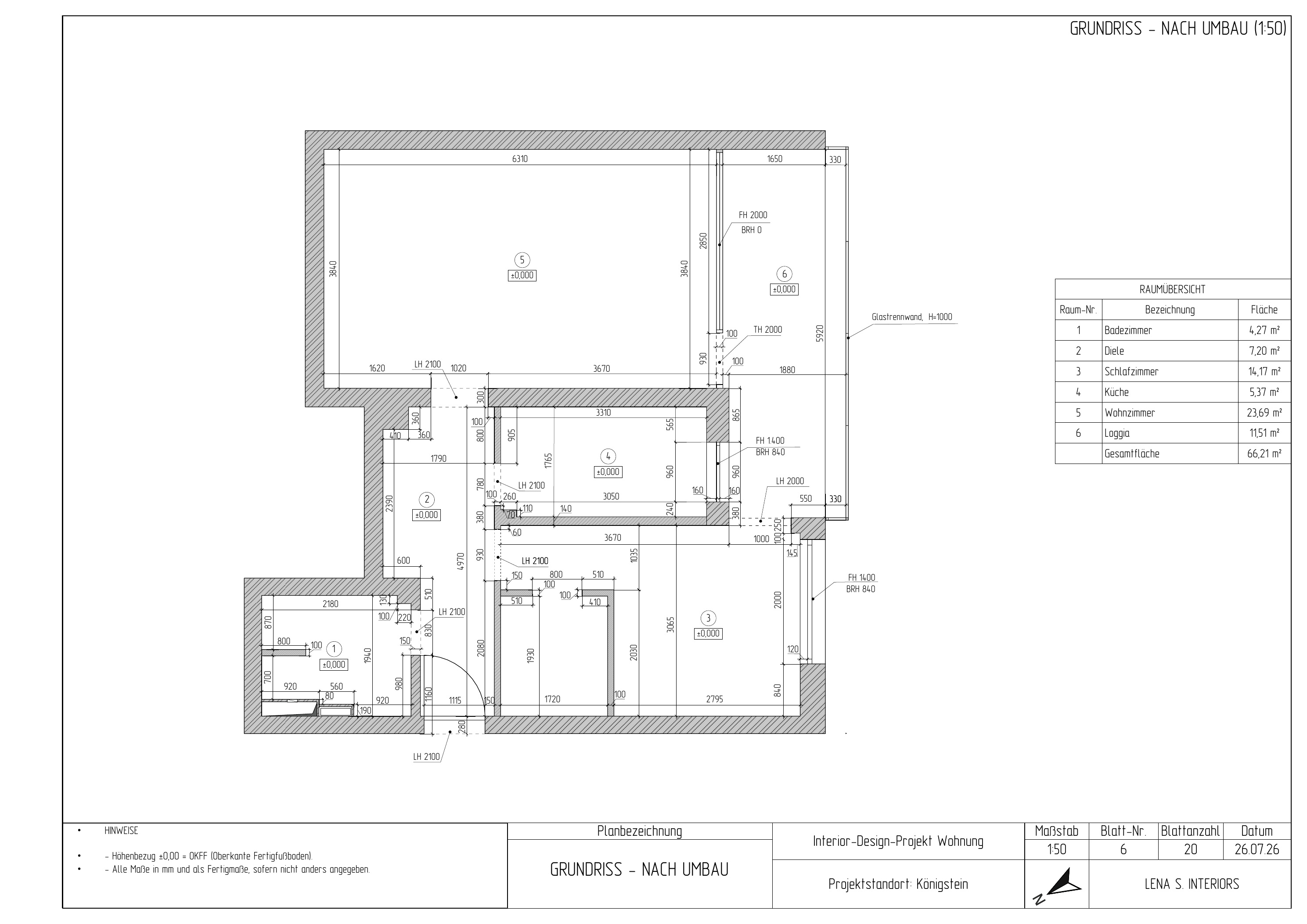

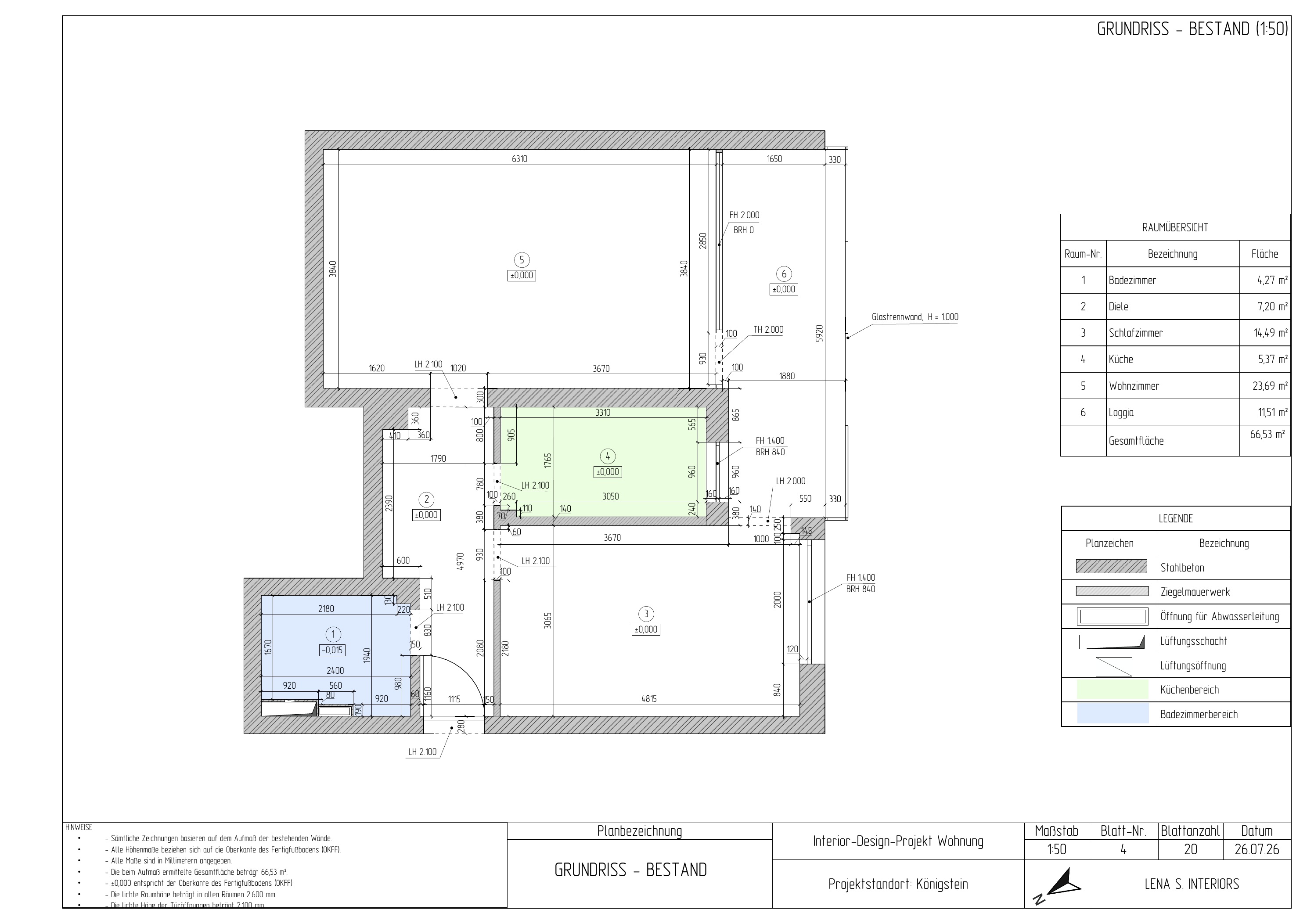

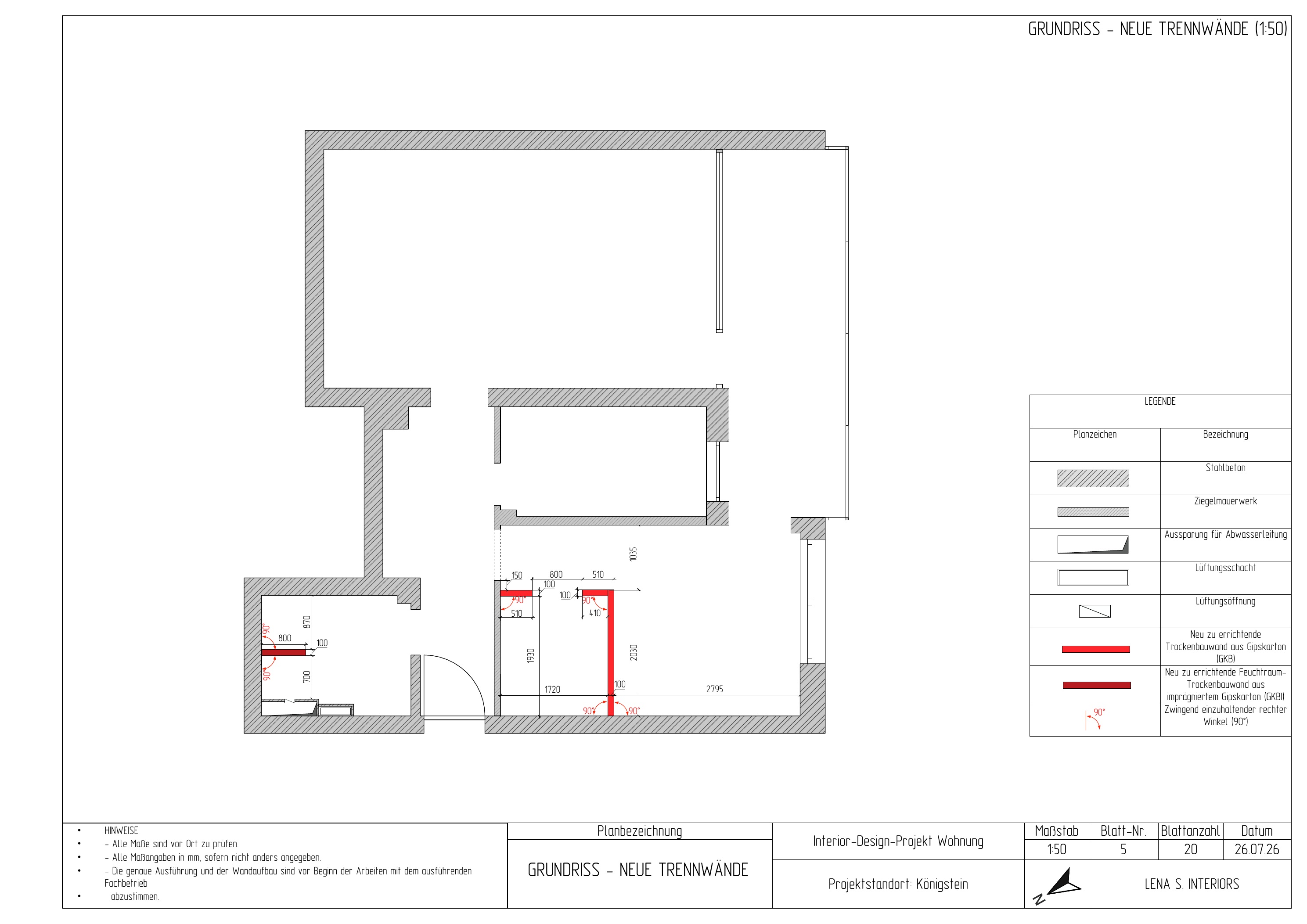

- Обмерные планы, планы перепланировки и расстановки мебели

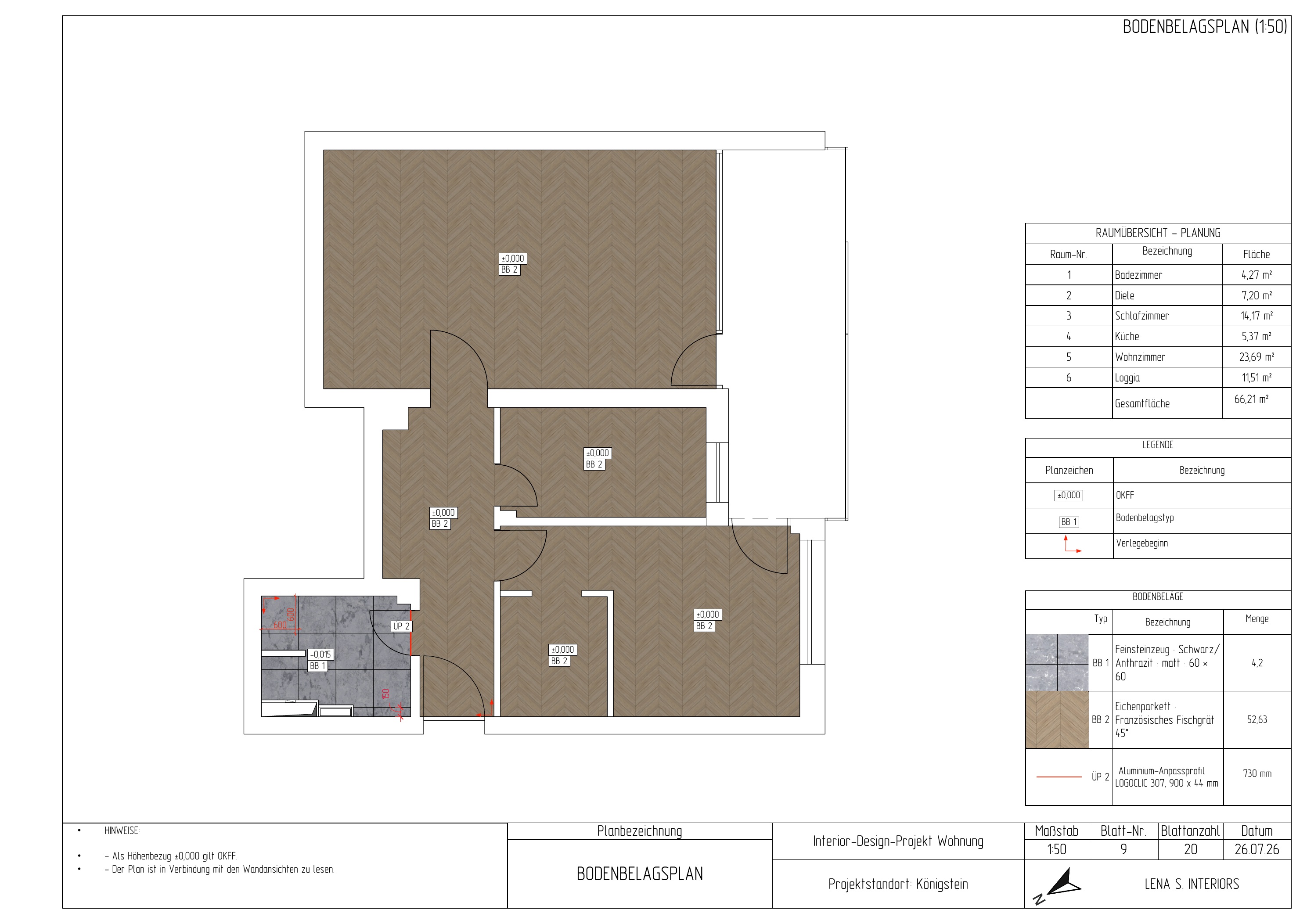

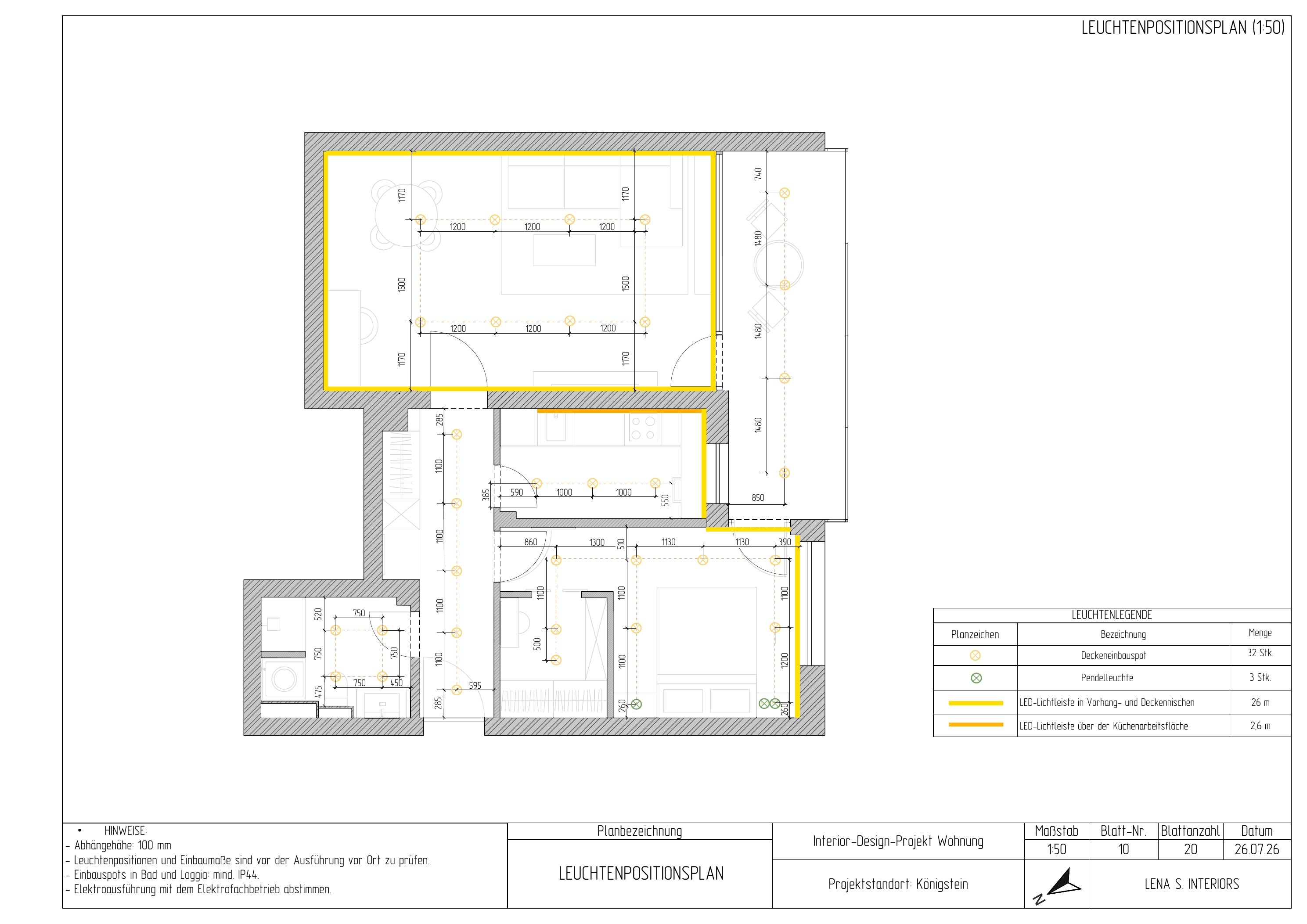

- Планы напольных покрытий и расположения светильников

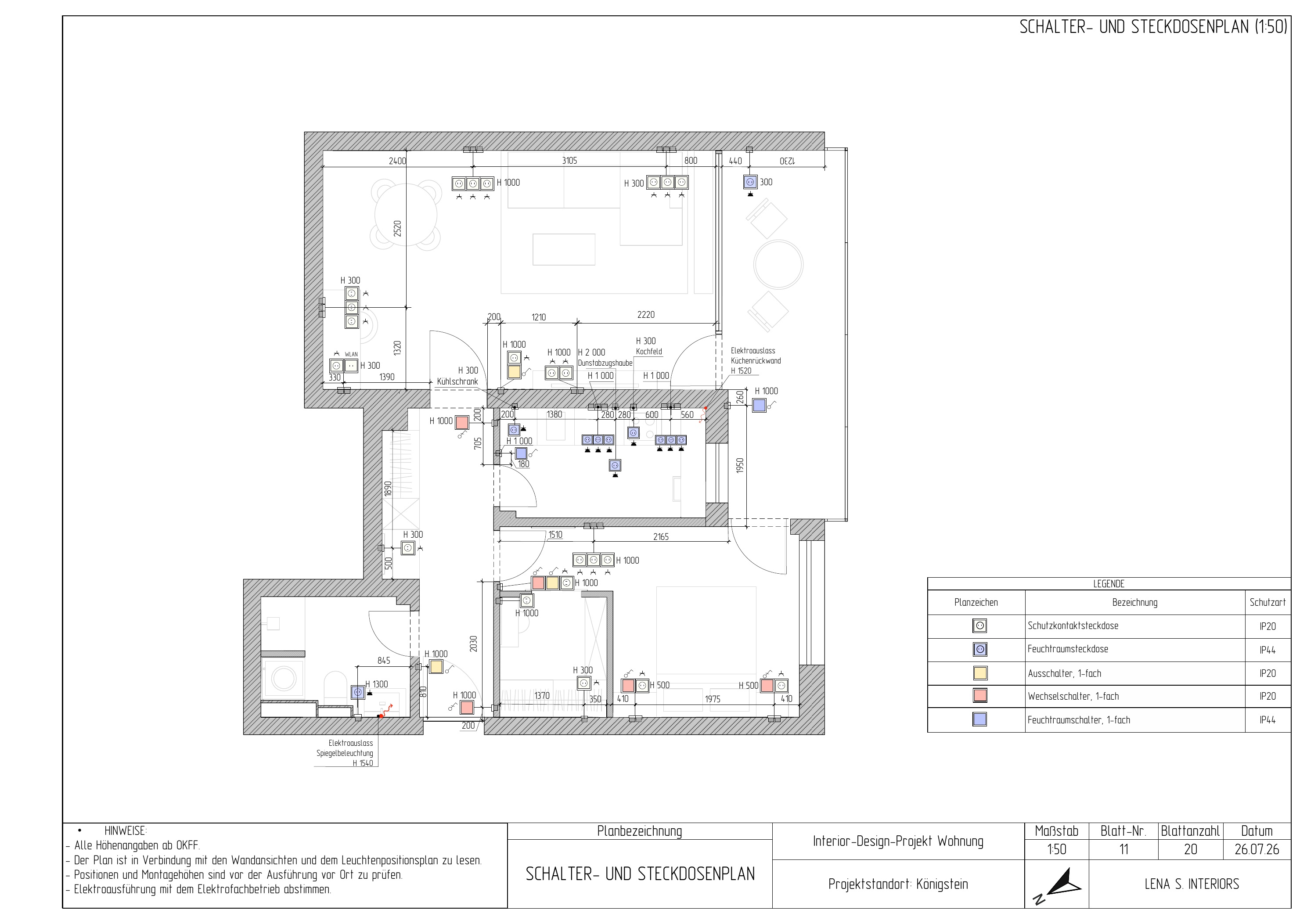

- Расположение выключателей и розеток

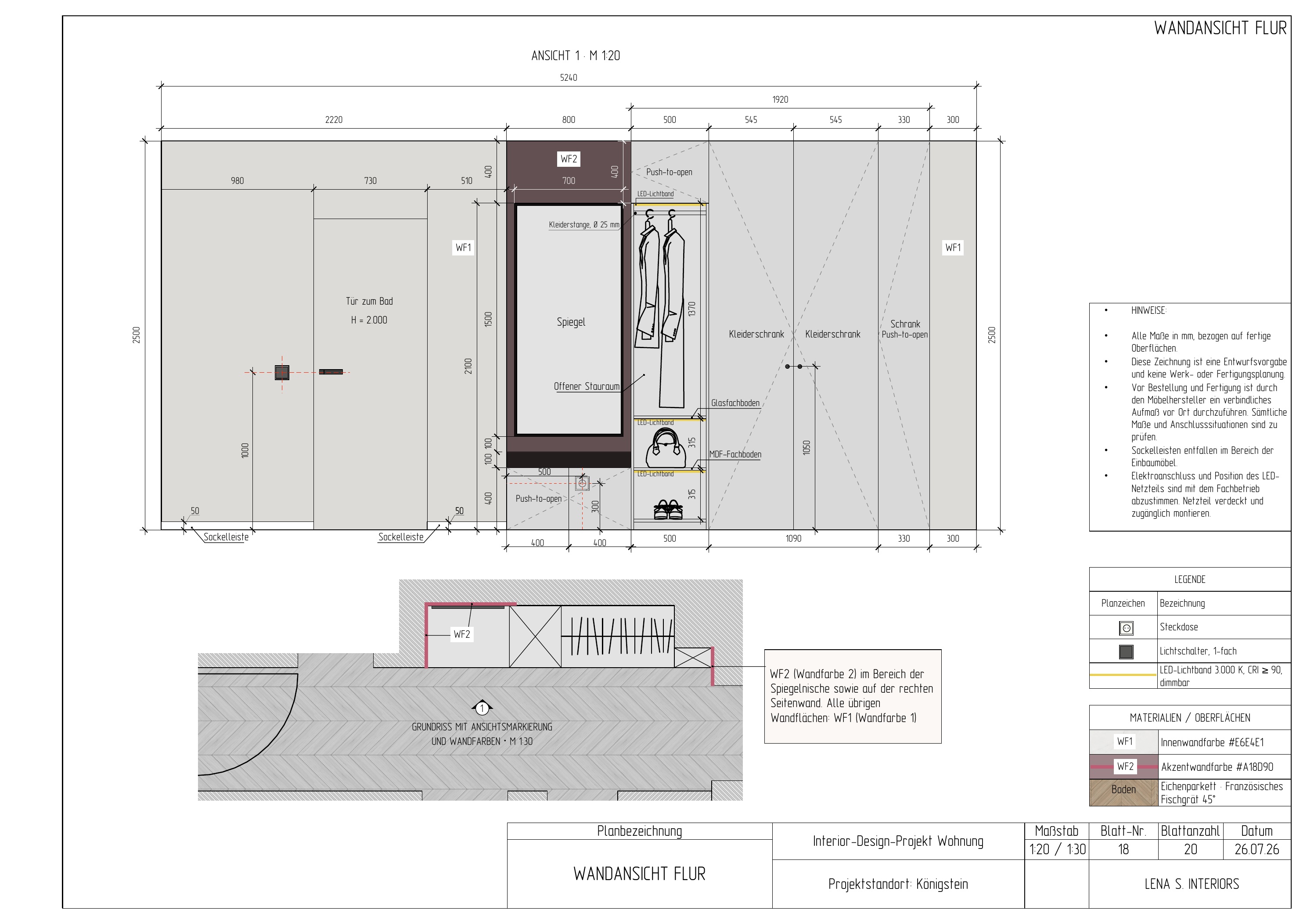

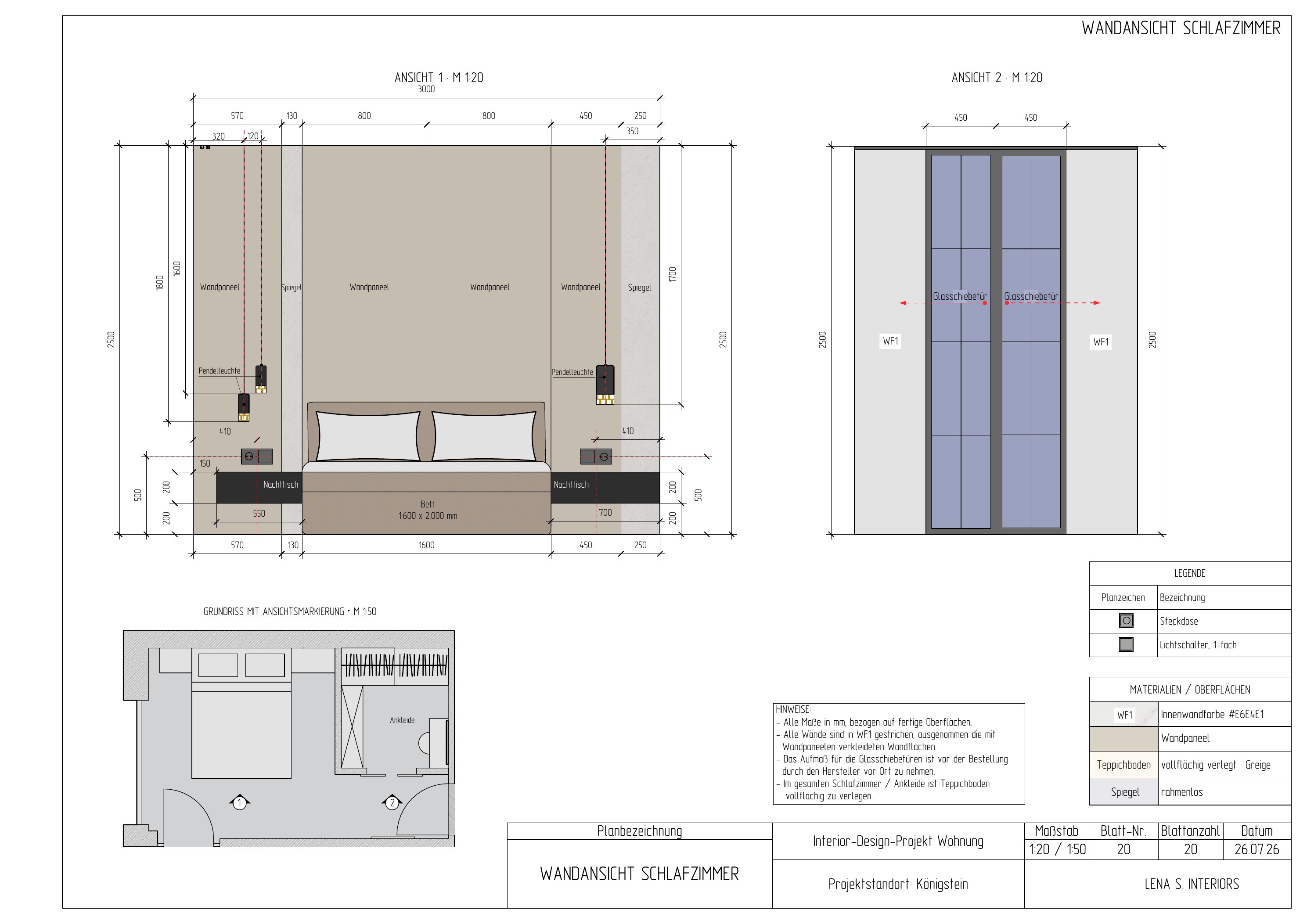

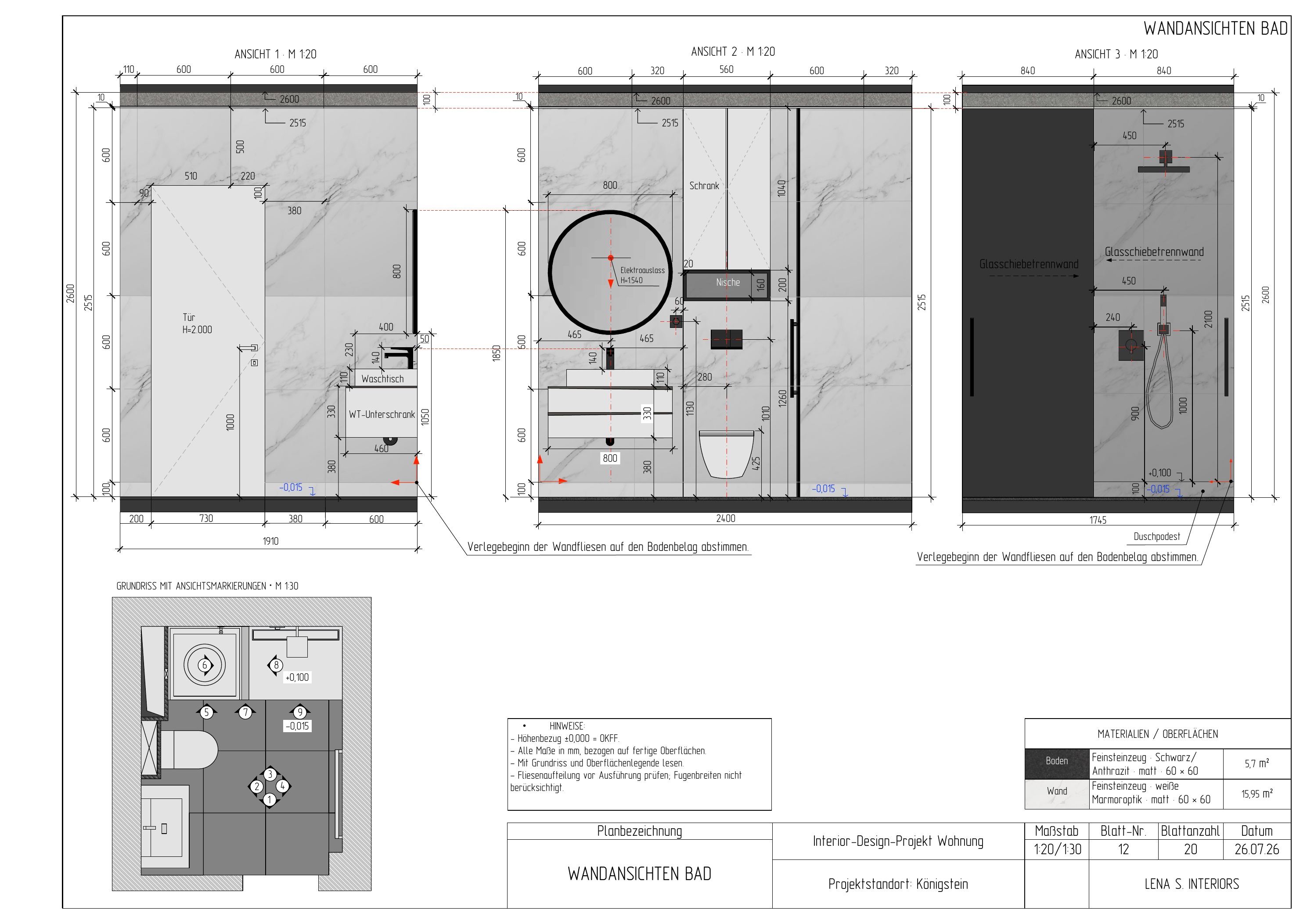

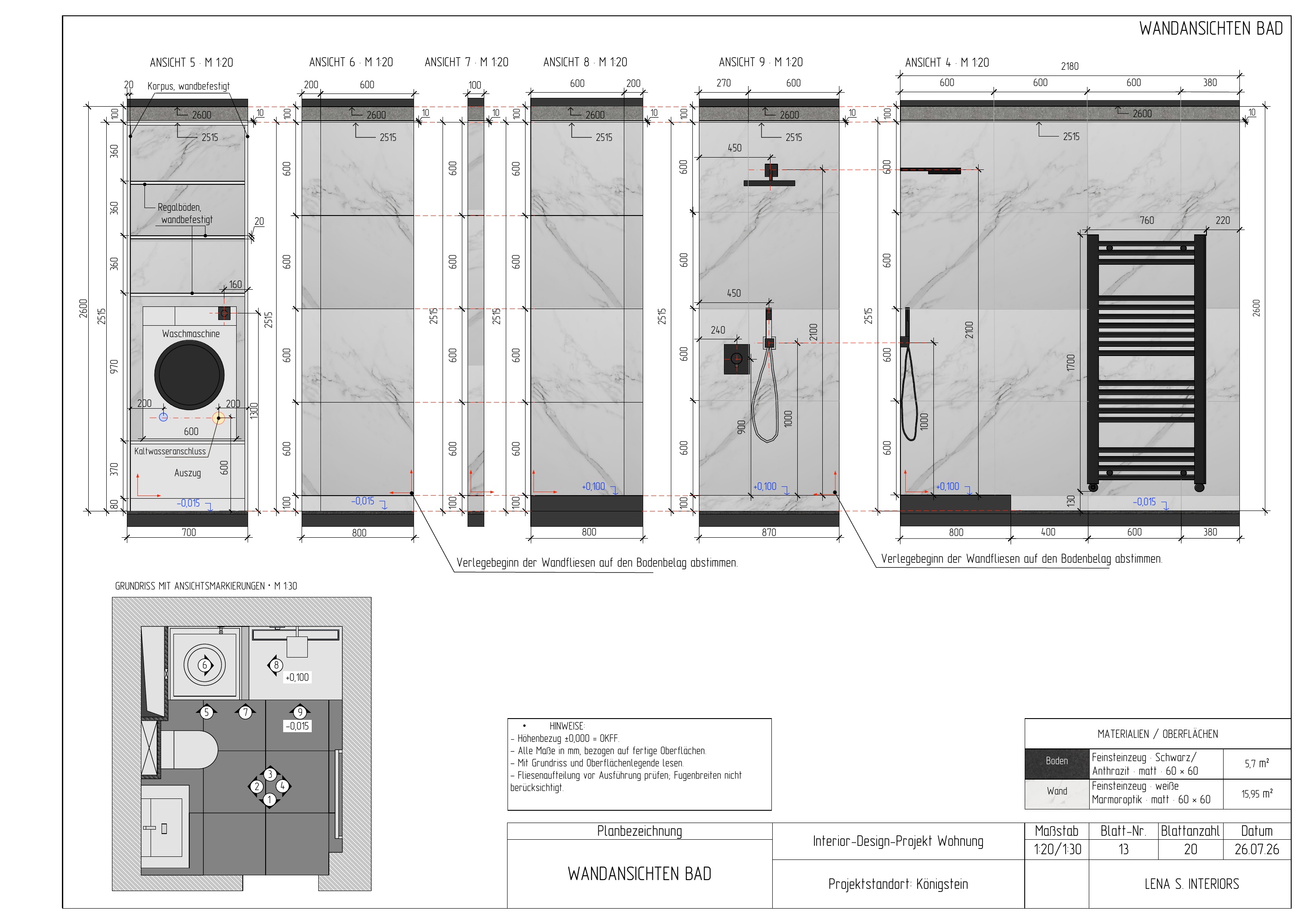

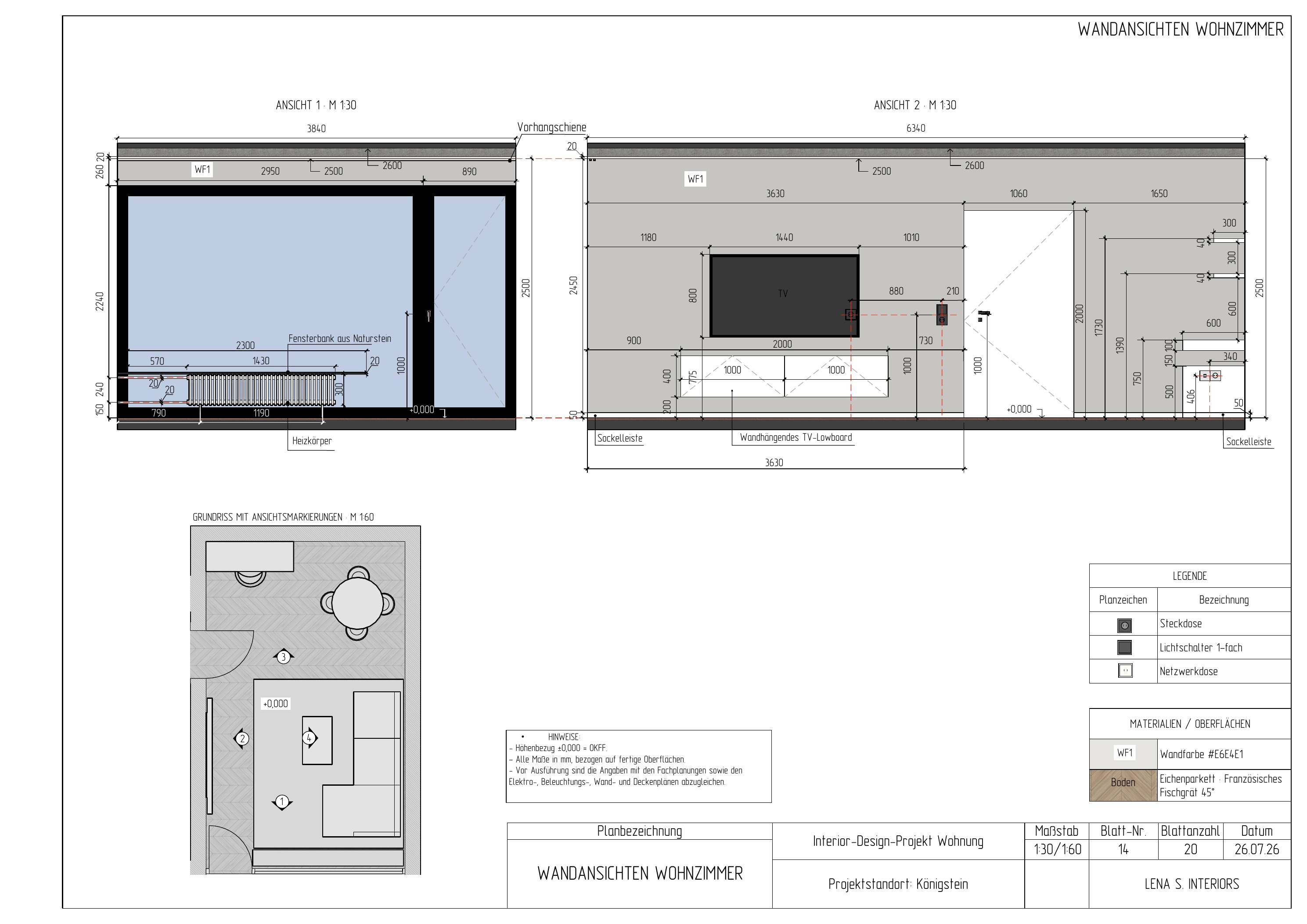

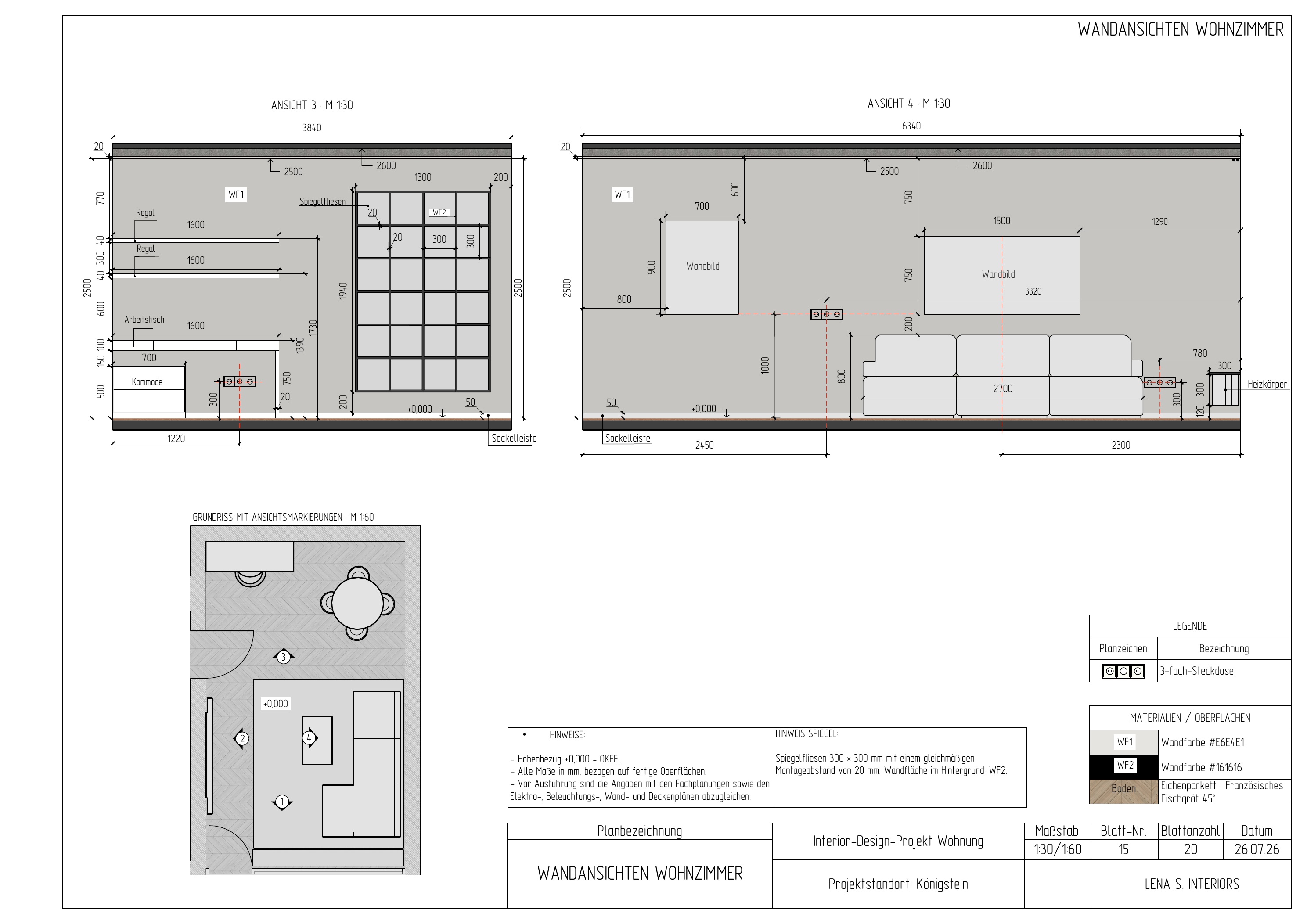

- Развёртки стен с размерами для ванных и жилых помещений

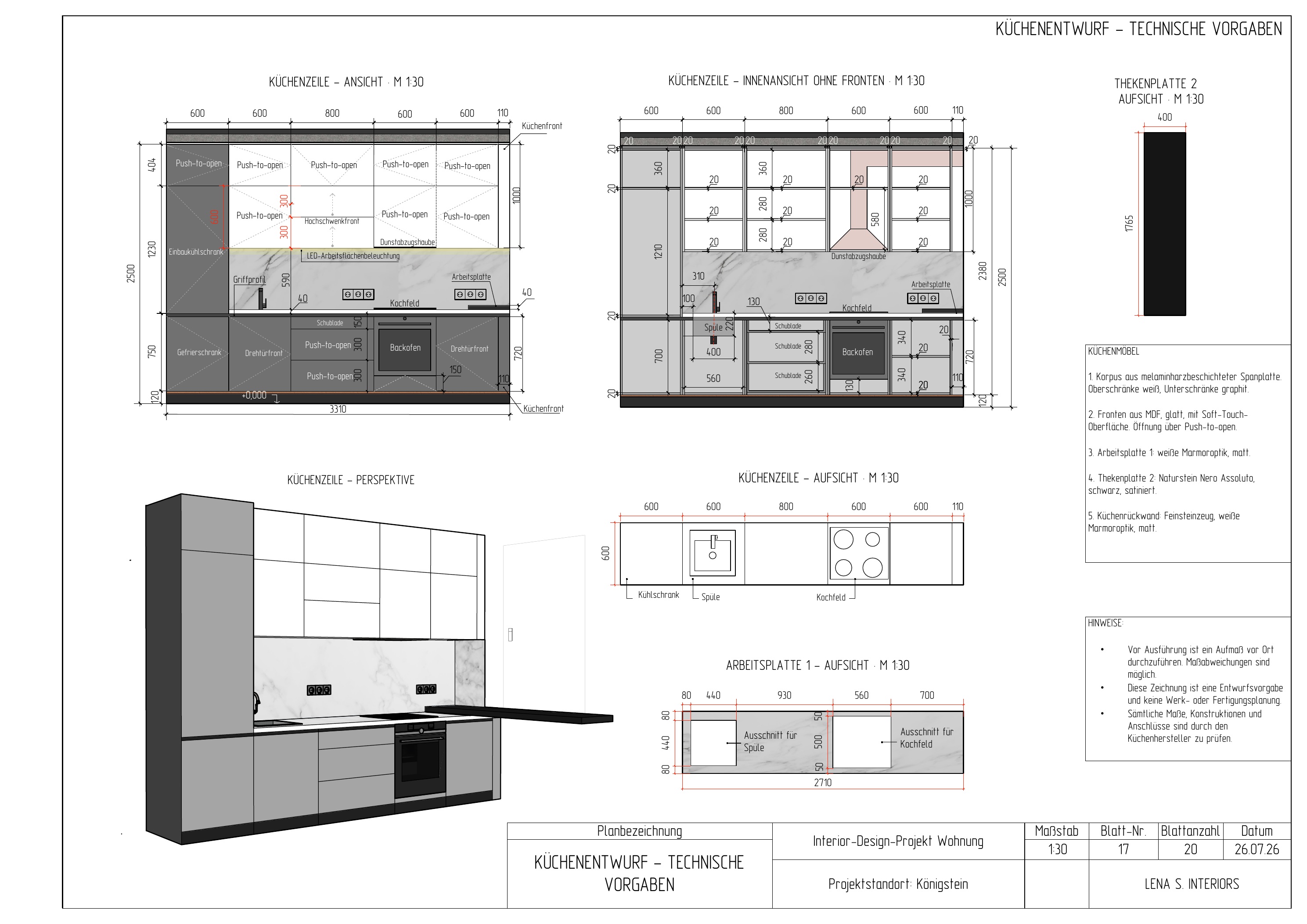

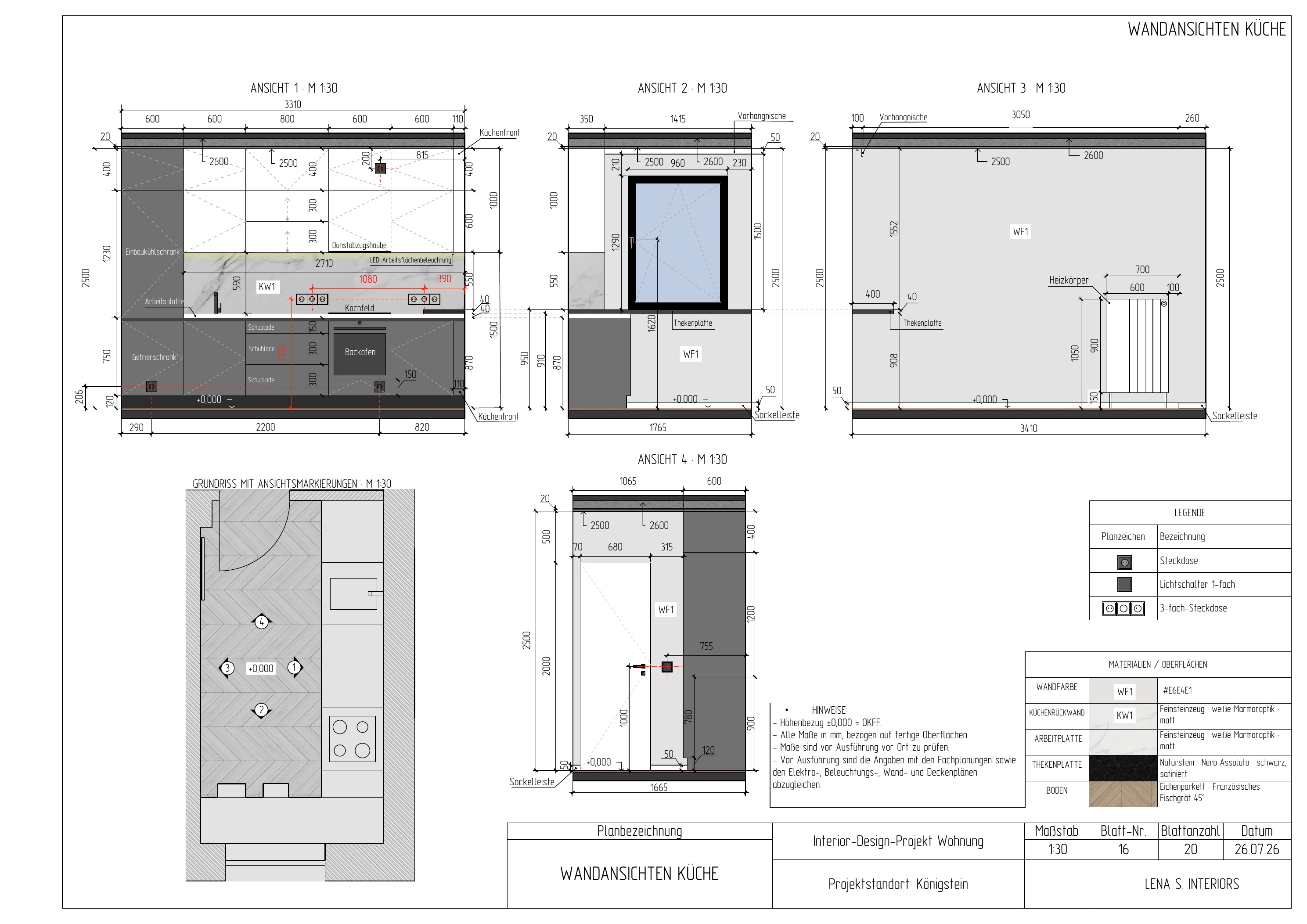

- Проект кухни с техническими требованиями

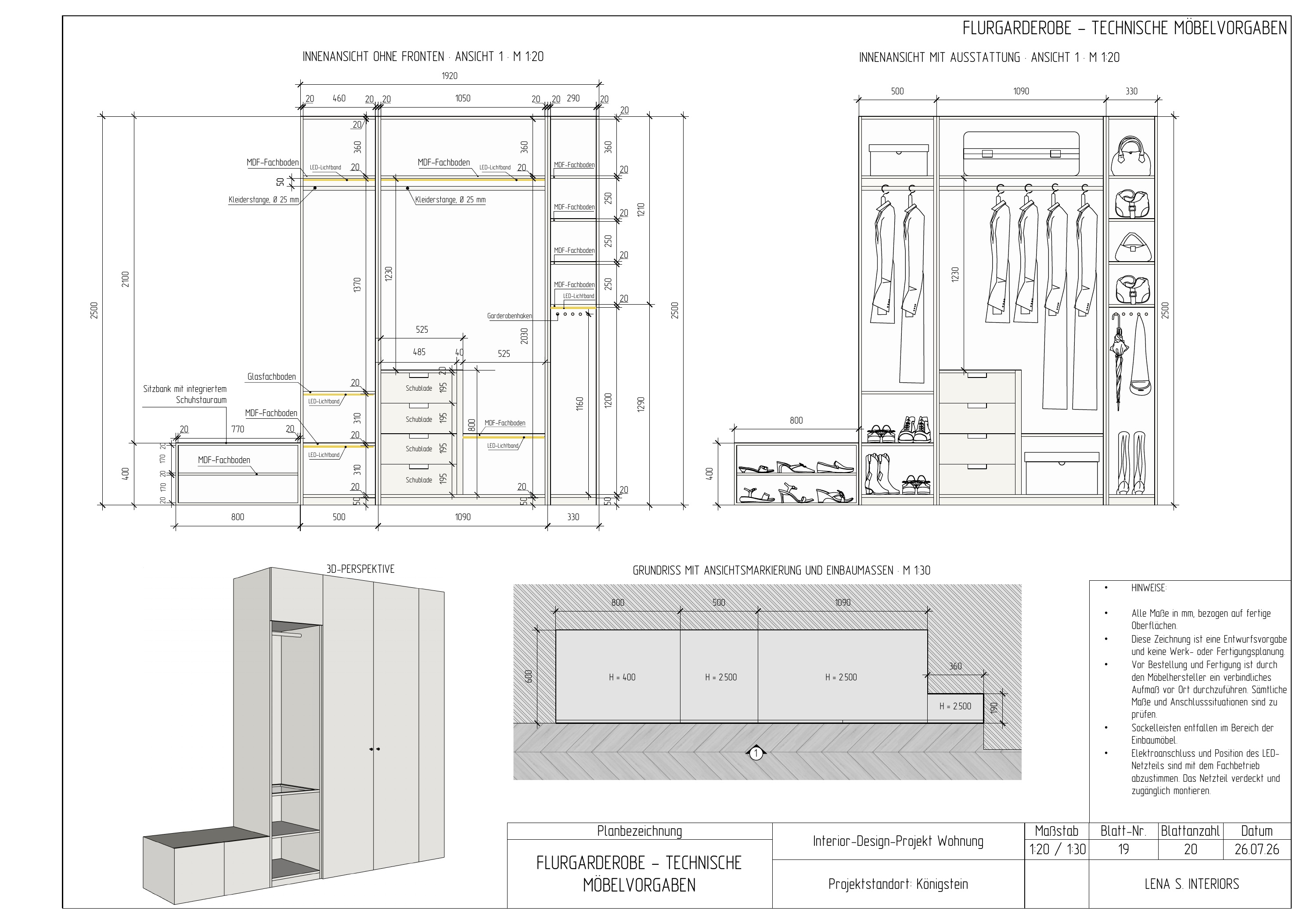

- Проекты мебели с детальными размерами
Галерея проекта
Проект в деталях.
Каждую визуализацию и планировочный материал можно открыть в полном размере.
